抛/喷丸强化专机

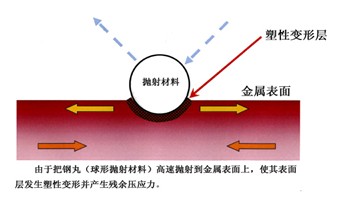

抛/喷丸强化是用于提高在交变载荷下工作的零部件的疲劳强度和使用寿命的最有效、最经济的一种工艺方法。在强化过程中,70-90m/s高速运动的球形弹丸流不断击打工件表面,形成无数的小凹陷,导致其表层下的晶粒结构发生改变,工件表层产生拉伸而形成残余压缩应力层,使表层组织结构得到改善,通过这种塑性变形使表面硬度、强度和压应力大大提高,而拉应力得以减除,从而提高工件抗疲劳强度和抗应力腐蚀能力,这样不仅大大延长了工件的使用寿命,也为机体的轻量化提供了有力支持。

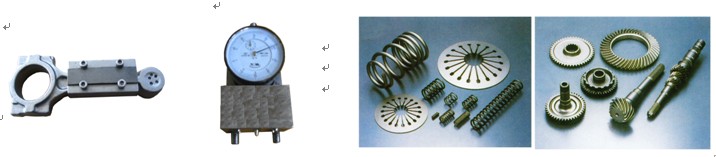

强化效果与弹丸的硬度、粒度、形状(不应带棱角)以及投射速度、投射密度、投射持续时间、投射角度等参数有关。通过抛/喷丸强化,一般可提高疲劳寿命1~3倍,甚至高达几十倍。该工艺广泛应用于汽车工业,如:齿轮、连杆、扭杆、曲轴、板簧、螺旋簧、膜片弹簧、稳定杆、中间轴、车身梁等;航空航天工业,如:起升支架、螺旋桨、涡轮叶片、涡轮圆盘等;铁路机车工业,如车轮轮辐、钢轨道叉等;其它行业,如机床刀具、凿岩机钻杆、军械关键零部件等的冷作硬化加工之中。
产品型号 技术参数 |
子母转台 |
两工位吊钩 | ||
ZJ044T |
ZJ044G | |||
清理范围 |
有效直径(mm) |
∮350 |
∮400 | |
有效高度(mm) |
700 |
750 | ||
工位数量 |
8 |
2 | ||
每工位载重(Kg) |
50 |
50 | ||
抛 丸 器 |
型号 |
Q360Ⅱ |
Q360Ⅱ | |
电机功率(KW) |
2×15 |
2×11 | ||
最大抛丸量(Kg/min) |
2×330 |
2×220 | ||
叶轮转速(rpm) |
变频调速 |
变频调速 | ||
抛射速度(m/s) |
60~90 |
60~90 | ||
弹丸循环量(t/h) |
45 |
30 | ||
初装丸料量(Kg) |
~2000 |
~1200 | ||
压缩空气压力(MPa) |
0.5~0.7 | |||
总通风量(m3/h) |
4000 |
1800 | ||
总功率(含除尘)(KW) |
~41 |
~28 | ||
外形尺寸 (含除尘) |
长(mm) |
5647 |
2811 | |
宽(mm) |
3098 |
3703 | ||
高(mm) |
5600 |
3855 | ||
相关技术参数以产品说明书为准
