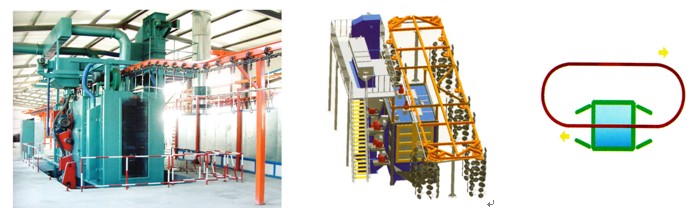

Q48系列吊链步进通过式抛丸清理机
该系列机利用吊钩承载工件，通过悬链步进式地循环运动，每次两钩或三钩为一组，同时到达各自的清理工位进行自转，设定的清理时间完了后，本组离开清理室，下一组进入，从而实现通过式清理的目的。。主要适用于大批量中小型铸件、锻件、压铸件、冲压件、铆焊件、热处理件等的清砂、除锈、清氧化皮及毛刺或者强化。广泛应用于汽车、拖拉机、柴油机、内燃机、电机、阀门、气瓶等行业。
|
产品型号 技术参数 |
Q483C |
Q483D |
Q485C |
Q485D |
Q4810 | ||
|
清理范围 |
有效直径（mm） |
∮600 |
∮800 |
∮1000 |
∮1500 |
∮1400 | |
|
有效高度（mm） |
1200 |
1500 |
1500 |
1600 |
1700 | ||
|
单钩最大吊重（Kg） |
300 |
300 |
500 |
500 |
1000 | ||
|
生 产 效 率 |
吊链运行速度（m/min） |
6 |
6 |
6 |
6 |
6 | |
|
吊钩间距（mm） |
1000 |
1000 |
1200 |
2000 |
1800 | ||
|
吊钩自转速度（rpm） |
6 |
6 |
4.5 |
4.5 |
2.8 | ||
|
工位数量（个） |
2 |
3 |
2 |
3 |
3 | ||
|
生产率（钩/h） |
12～24 |
18～36 |
12～24 |
18～36 |
18～36 | ||
|
抛 丸 器 |
型号 |
Q360Ⅱ |
Q360Ⅱ |
Q360Ⅱ |
Q360Ⅱ |
Q360Ⅱ | |
|
电机功率（KW） |
4×15 |
6×15 |
4×18.5 |
9×22 |
9×18.5 | ||
|
抛丸量（Kg/min） |
4×220 |
6×220 |
4×280 |
9×350 |
9×280 | ||
|
叶轮转速（rpm） |
3000 |
3000 |
3000 |
3000 |
3000 | ||
|
抛射速度（m/s） |
73 |
73 |
73 |
73 |
73 | ||
|
初装丸料量（Kg） |
～4000 |
～6000 |
～5000 |
～12000 |
～11000 | ||
|
压缩空气压力（MPa） |
0.5～0.7 | ||||||
|
弹丸循环量（t/h） |
60 |
90 |
75 |
210 |
180 | ||
|
总通风量（m3/h） |
18000 |
21000 |
20000 |
30000 |
24000 | ||
|
总功率（含除尘）（KW） |
～98 |
～145 |
～116 |
～277 |
～228 | ||
|
外形尺寸（不含 除尘） |
长（mm） |
12180 |
13300 |
13200 |
19800 |
18080 | |
|
宽（mm） |
5582 |
5786 |
5972 |
7830 |
6480 | ||
|
高（mm） |
5584 |
5884 |
5815 |
7545 |
7145 | ||
|
地坑（mm） |
－1368 |
－1368 |
－2150 |
－2550 |
－2550 | ||
