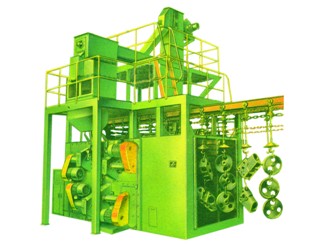

Q38系列双行程吊链连续通过式抛丸清理机

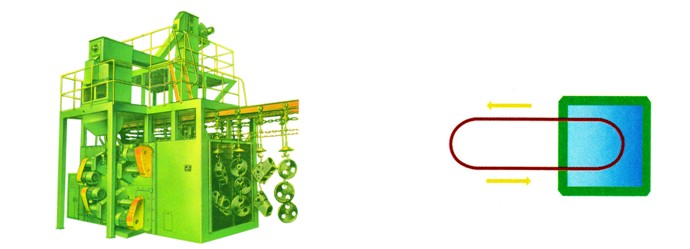

该系列机利用吊钩承载工件，通过悬链连续地循环运行，吊钩连续不断地进入清理室，经过清理工位时，吊钩在往复行程中实现两次自转，从而实现通过式清理的目的。主要适用于大批量中小型铸件、锻件、压铸件、冲压件、铆焊件、热处理件等的清砂、除锈、清氧化皮及毛刺或者强化。广泛应用于汽车、拖拉机、柴油机、内燃机、电机、阀门、气瓶等行业。
|
产品型号 技术参数 |
Q382 |
Q383C |
Q383D |
Q384D |
Q385 | ||
|
清理范围 |
有效直径（mm） |
∮600 |
∮700 |
∮800 |
∮1000 |
∮1200 | |
|
有效高度（mm） |
1200 |
1200 |
1500 |
1500 |
1500 | ||
|
单钩最大吊重（Kg） |
200 |
300 |
300 |
400 |
500 | ||
|
生产效 率 |
吊链运行速度（m/min） |
0.5～1.5 |
0.5～1.5 |
0.5～1.5 |
0.5～1.5 |
0.5～1.5 | |
|
吊钩间距（mm） |
800 |
900 |
1000 |
1200 |
1500 | ||
|
吊钩自转速度（rpm） |
6 |
4.5 |
4.5 |
3.1 |
2.8 | ||
|
工位数量 |
2 |
2 |
3 |
3 |
3 | ||
|
生产率（钩/h） |
37～112 |
33～100 |
30～90 |
25～75 |
20～60 | ||
|
抛 丸 器 |
型号 |
Q360Ⅱ |
Q360Ⅱ |
Q360Ⅱ |
Q360Ⅱ |
Q360Ⅱ | |
|
电机功率（KW） |
4×15 |
4×15 |
6×18.5 |
6×22 |
6×22 | ||
|
抛丸量（Kg/min） |
4×220 |
4×220 |
6×280 |
6×350 |
6×350 | ||
|
叶轮转速（rpm） |
3000 |
3000 |
3000 |
3000 |
3000 | ||
|
抛射速度（m/s） |
73 |
73 |
73 |
73 |
73 | ||
|
初装丸料量（Kg） |
～4000 |
～4000 |
～8000 |
～9000 |
～9000 | ||
|
压缩空气压力（MPa） |
0.5～0.7 | ||||||
|
弹丸循环量（t/h） |
60 |
60 |
120 |
135 |
135 | ||
|
总通风量（m3/h） |
18000 |
18000 |
27000 |
30000 |
30000 | ||
|
总功率（含除尘）（KW） |
～98 |
～98 |
～160 |
～190 |
～190 | ||
|
外形尺寸（不含 除尘） |
长（mm） |
14800 |
14800 |
11400 |
11400 |
11400 | |
|
宽（mm） |
3782 |
3980 |
9600 |
9600 |
9600 | ||
|
高（mm） |
5610 |
5815 |
6768 |
6768 |
6768 | ||
|
地坑（mm） |
－1500 |
－1500 |
－2950 |
－2950 |
－2950 | ||
