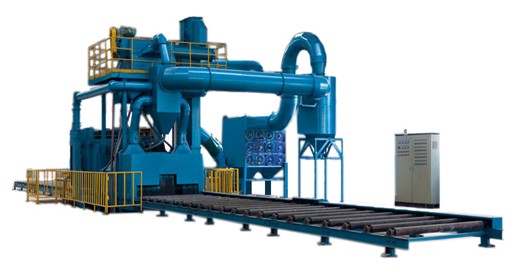

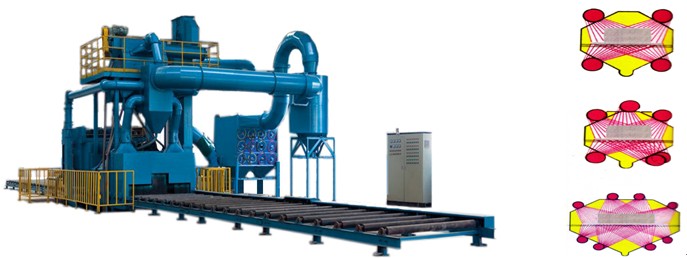

Q69系列辊道连续通过式抛丸清理机

该系列机采用辊道连续通过的方式进行工作，钢板、型材及高度适宜的结构件，从进料辊道开始前行，经过抛丸清理室时接受弹丸击打，使其表面的锈层、氧化皮及其它污物迅速脱落，获得具有一定粗糙度的光洁表面，经过吹扫室时，利用滚刷和高压风将上表面的积丸和浮灰吹扫干净，工件进入出料辊道时，便一次性清理完毕。该机可以独立工作，也可以与自动喷漆和烘干连线，组成预处理生产线。

产品型号技术参数			Q6915	Q6920	Q6925	Q6930	Q6935	Q6940
工件尺寸	钢板	厚度（mm）	3～20	3～50	3～50	5～60	5～80	8～80
		宽度（mm）	≤1500	≤2000	≤2500	≤3000	≤3500	≤4000
		长度（mm）	＞1200	＞1200	＞1200	＞2400	＞2400	＞2400
	型材	高度（mm）	＜400	＜500	＜600	＜600	＜600	＜600
		宽度（mm）	＜1200	＜1200	＜1500	＜1800	＜2000	＜2500
		长度（mm）	＞1200	＞1200	＞1200	＞2400	＞2400	＞2400
辊道	允许载荷（Kg/m）		≤1000	≤1500	≤1500	≤2000	≤2500	≤3000
	运行速度（m/min）		0.5～5.0； 0.6～6.0
	清理速度（m/min）		≤3； ≤2.5； ≤2； ≤1.5
	前后辊道长度（mm）		6000； 9000； 12000； 15000； 18000；
抛丸器	型号		Q360Ⅱ	Q360Ⅱ	Q360Ⅱ	180-4RK	180-4RK	180-4RK
	数量		4	4	6	6	6	8
	抛丸量（Kg/min）		4×220	4×350	6×280	6×400	6×480	8×400
	电机功率（KW）		4×15	4×22	6×18.5	6×30	6×37	8×30
	叶轮转速（rpm）		3000	3000	3000	2100	2100	2100
	抛射速度（m/s）		73	73	73	73	73	73
弹丸循环量（t/h）			60	90	120	160	200	210
初装丸料量（Kg）			3000	6000	8000	11000	13000	15000
压缩空气压力（MPa）			0.5～0.7
总通风量（m³/h）			12600	15000	20000	26000	30000	36000
总功率（含除尘）（KW）			～91	～130	～220	～258	～360	～378

相关技术参数以产品说明书为准
