清理设备

Q37系列单钩式抛丸清理机

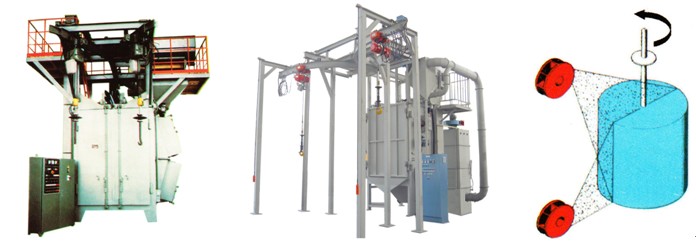

该系列机由吊钩承载工件，吊钩自转从而带动工件旋转，通过抛丸器将高速弹丸抛射到工件表面，达到清理目的。主要适用于铸件、锻件、压铸件、结构件、热处理件，包括铜、铝合金、不锈钢等，怕碰撞且易于吊挂（包括通过二次工装）的中小型工件的残余粘砂、锈层、氧化皮及毛刺等的清理，部分小规格机型也可以制作为抛丸强化机。

产品型号技术参数			Q376E	Q378E	Q3710E	Q3720	Q3720E	Q3730	Q3750	Q37100
清理范围	有效直径（mm）		∮800	∮1000	∮1200	∮1500	∮1500	∮2000	∮2500	∮2800
	有效高度（mm）		1200	1500	1500	2000	2000	2500	3000	4000
	吊钩数量		2	2	2	1	2	1	1	1
	每钩吊重（Kg）		500	1000	1000	2000	2000	3000	5000	10000
清理室	长（mm）		1400	1800	2000	2250	2250	3000	3500	3700
	宽（mm）		1400	1800	2000	2250	2250	3000	3500	3700
	高（mm）		2200	2700	2900	3400	3400	4500	5200	6300
抛丸器	型号		Q360Ⅱ	Q360Ⅱ	Q360Ⅱ	Q360Ⅱ	Q360Ⅱ	Q360Ⅱ	Q360Ⅱ	Q360Ⅱ
	电机功率（KW）		2×7.5	2×11	2×15	3×15	3×15	4×15	4×15	5×15
	抛丸量（Kg/min）		2×80	2×150	2×220	3×220	3×220	4×220	4×220	5×220
	叶轮转速（rpm）		3000	3000	3000	3000	3000	3000	3000	3000
	抛射速度（m/s）		73	73	73	73	73	73	73	73
弹丸循环量（t/h）			10	20	30	45	45	60	60	75
总通风量（m³/h）			3000	5000	6000	9000	9000	15000	18000	25000
总功率（含除尘）（KW）			～23	～36	～50	～66	～69	～90	～93	～127
外形尺寸（不含除尘）		长（mm）	3550	4560	4890	5748	5580	8660	9700	9950
		宽（mm）	2200	2700	2930	3250	3250	3700	4250	4650
		高（mm）	4500	5815	6018	6580	6580	8153	7970	10020
初装丸料量（Kg）			～600	～1000	～1500	～2000	～2000	～3000	～3000	～4000
压缩空气压力（MPa）			0.5～0.7
清理室大门型式			1、手动门 2、气动门

相关技术参数以产品说明书为准
