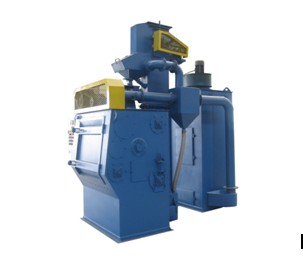

Q32/GN系列履带式抛丸清理机

该系列机利用滚筒原理，由橡胶履带或金属履带承载工件，履带带动工件不断翻滚跌落，通过抛丸器将高速弹丸抛射到工件表面，达到清理目的。主要适用于铸件、锻件、冲压件、铆焊件、热处理件，包括铜、铝合金、不锈钢等，易于翻滚且不怕碰撞的中小型工件的残余粘砂、锈层、氧化皮及毛刺等的清理，部分小规格机型也可以制作为抛丸强化机。

产品型号技术参数			Q326	Q3210		QR3210	QS3210	6GN-5R	6GN-5M		15GN-6M	28GN
处理能力	端盘直径（mm）		∮650	∮1000		∮1000	∮900	∮737	∮737		∮1092	∮1245
	端盘间距（mm）		900	1100		1100	990	940	940		1245	1778
	有效容积（m³）		0.1	0.3		0.3	0.28	0.17	0.17		0.43	0.79
	最大装载量（Kg）		200	600		600	560	360	480		1300	3500
	最大单件重量（Kg）		10	30		30	30	23	34		220	360
抛丸器	型号		Q360Ⅱ	Q360Ⅱ		Q360Ⅱ	Q360Ⅱ	130-2RK	130-2RK		180-4RK	130-2.5RK
	电机功率（KW）		7.5	11		11	11	11	11		30	2×22
	抛丸量（Kg/min）		80	150		150	150	170	170		480	2×340
	叶轮转速（rpm）		3000	3000		3000	3000	2900	2900		2100	2900
	抛射速度（m/s）		73	73		73	73	73	73		73	73
弹丸循环量（t/h）			10	15		15	15	15	15		30	45
总通风量（m³/h）			600	1200		1200	1200	1800	1800		5300	6000
总功率（含除尘）（KW）			～12	～17		～17	～16	～16	～16		～49	～76
外形尺寸（不含除尘）		长（mm）	1640	1620		3644	4412	3681	3681		4597	5300
		宽（mm）	1450	1770		2350	2200	1850	1850		3262	5432
		高（mm）	3670	4980		4980	4450	4108	4108		5709	6814
初装丸料量（Kg）			～300	～600		～600	～600	～700	～700		～1500	～2000
压缩空气压力（MPa）			0.4～0.6
履带材质			耐磨橡胶							金属（低碳钢或高锰钢）
上料方式			人工		自动上料机构
卸料方式			履带倒转或人工		履带倒转或选配卸料机（振动输送或皮带输送）

相关技术参数以产品说明书为准
